内燃机车牵引系统:

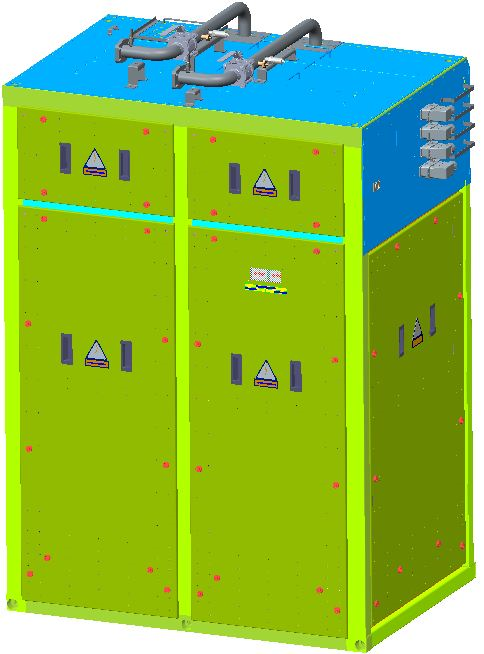

牵引变流器

简介：

• 适用于内燃机供电的机车，实现列车牵引的变流器。

• 产品采用完全独立架控、轻量化结构、高环境适应性绝缘系统等设计方法，保证产品在高原环境下可靠运行。

产品参数：

输入电压（V）	2×DC 900~2400
电机功率（kW）	4×641

应用：

主要应用于：高原双源动力集中动车组。

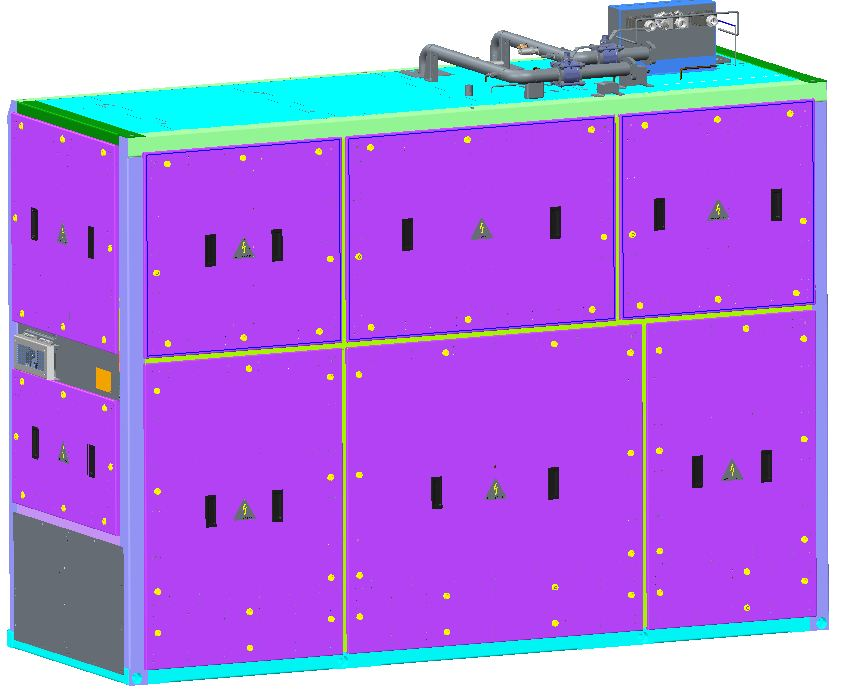

辅助变流器

简介：

• 适用于高原环境的双源机车，采用高频LLC设计，实现小型化及轻量化设计，具备DC600V和AC380V两种电压制式的输出。

产品参数：

额定功率	450kW+400kVA
额定输入电压	DC2400V
额定输出电压	DC600V及AC380V
冷却形式	水冷

应用：

主要应用于：拉林线项目。

网络控制系统

简介：

• 内燃机车网络控制系统，采用分布式控制方式，基于TCN列车通信方式，对列车级、机车级和传动级分级控制，并实现他们之间的数据交换。具备结构简单、易于扩展的特性。

产品参数：

额定电压(V）	110V/24V
防护等级	IP42
海拔	5100米

应用：

主要应用于：HXN5B、CDA5A1车型。

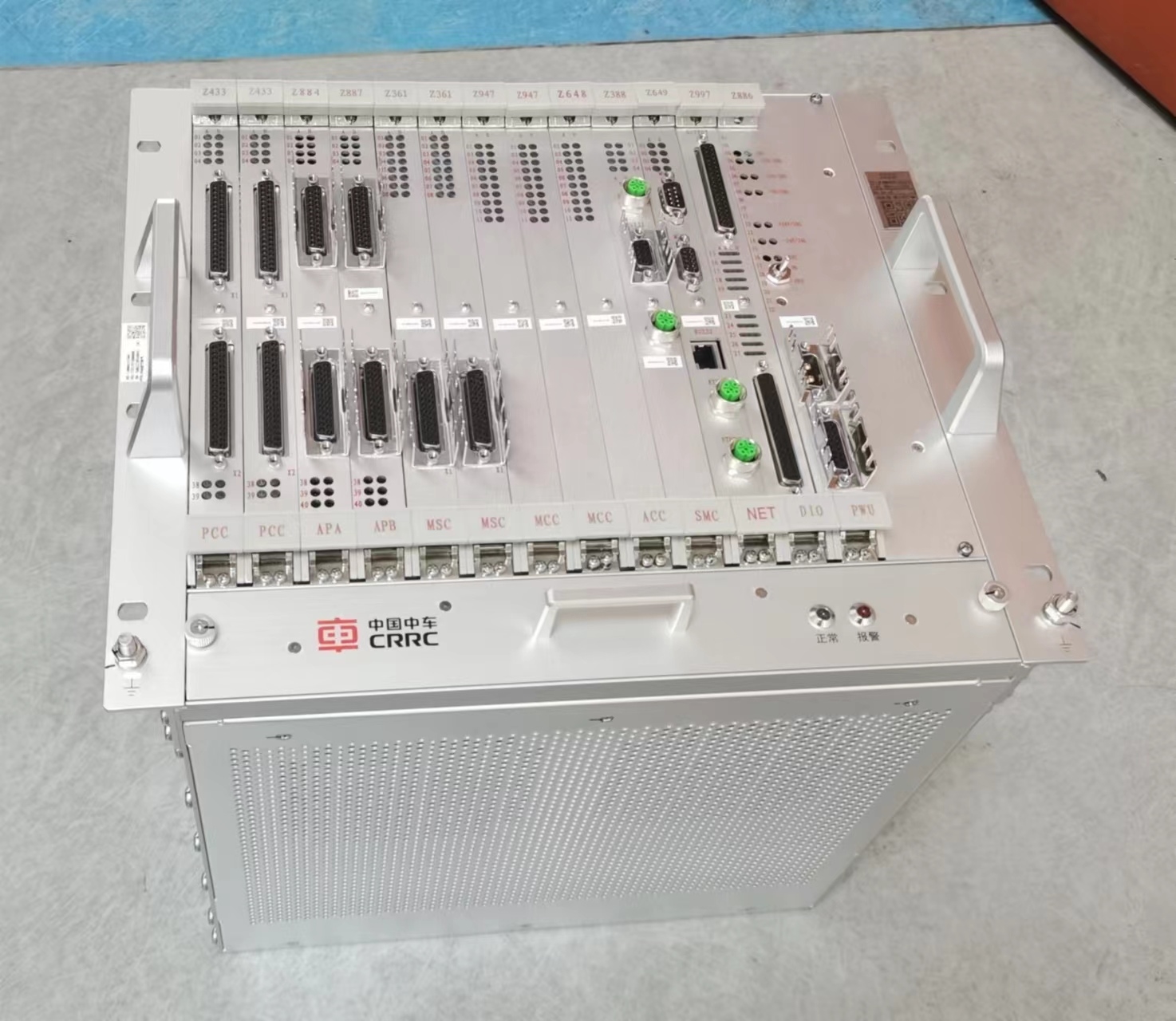

传动控制机箱

简介：

• TEC3000平台传动控制机箱，采用宽环境适应性、高可靠性、高性能控制芯片和器件，使用柴油机恒功率控制、直接转矩控制等成熟控制算法，实现系统高效、精准控制。

产品参数：

额定电压（V）	110
脉冲输出接口	24V脉冲
通讯接口	MVB、TRDP等
速度信号接口	15V脉冲、旋变

应用：

主要应用于：HXN5B、FXN3-J等内燃机车。

励磁控制机箱

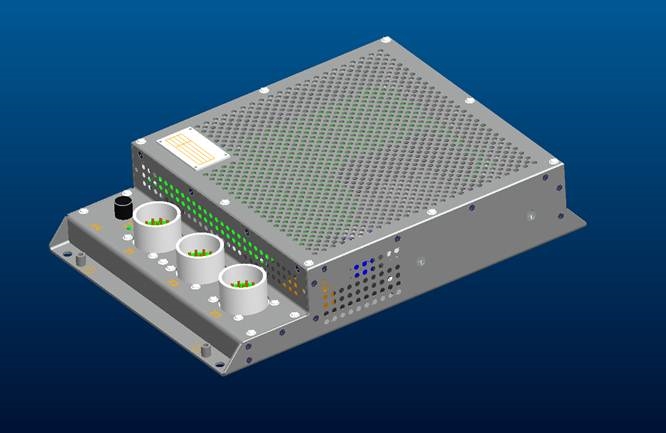

通用励磁控制器：

简介：

• 励磁模块集励磁控制、驱动及电气逻辑控制于一体，且结构美观小巧，基于DSP控制核心，具有电压、电流等模拟量采集和数字IO功能，485及CAN通信可选。该装置通过采集发电机输出电压、电流和转速等信号，驱动MOSFET管对发电机励磁电流进行调节，从而满足输出电压或电流的控制需求。

产品参数：

产品尺寸	316mm*220mm*62mm
质量	约6kg
工作电流能力温度	-40℃~70℃
电流能力	0-12A可调
DIN	16路
DO	8路

应用：

主要应用项目：出口巴基斯坦机车项目，双动力工程车、大修打磨车等领域。

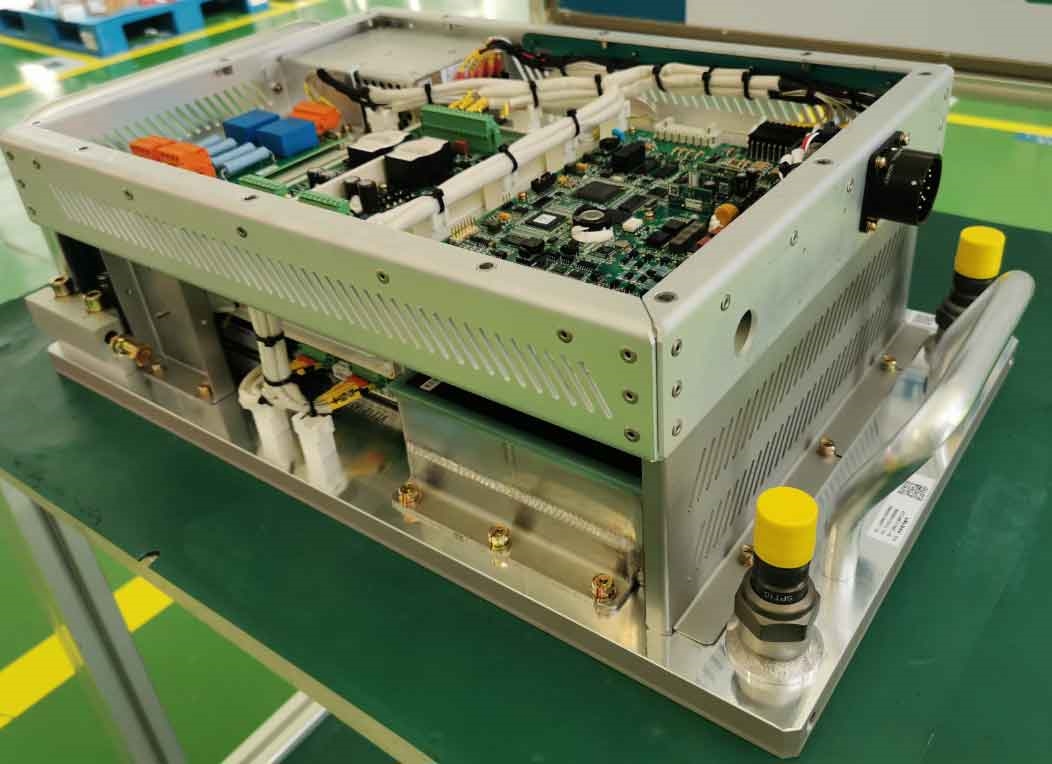

相控励磁控制器：

简介：

• 相控控制器采用三相全控桥主电路、相控控制板、触发脉冲输出板、网络接口板等构成。通过配置可以实现MVB/CAN/485/以太网等与机车上其他控制部件进行通信，获取相关的命令和状态信息，对全控整流桥进行移相控制，实现电流可调。主要应用在主发和辅发励磁控制方面，同时也可应用在蓄电池充电控制等方面。

产品参数：

质量	45Kg/26Kg
功率	40KVA/26kVA
工作温度	-40℃~70℃
输入电压	三相 0-200VAC
输出电流	0- 400A/300A可调
散热方式	风冷/水冷

应用：

主要应用项目：HXN5B内燃调机、FXN5C货运机车、出口泰国机车等项目。

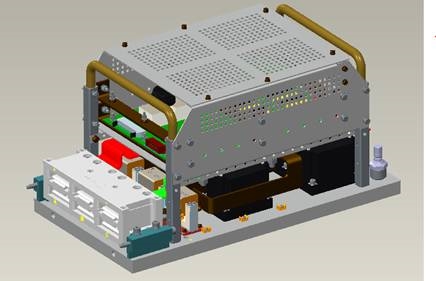

斩波励磁控制器：

简介：

• 斩波励磁控制器：模块主电路采用DC-DC斩波电路方式，采用模块化设计，集成控制单元、驱动板、散热器、中间直流支撑电容器、温度继电器等。采用IGBT作为控制用斩波管，输出可控的直流电流给发电机励磁绕组，根据微机给定电压功率目标值，对发电机电压功率实现闭环控制。

产品参数：

质量	29Kg
功率	22kVA
工作温度	-40℃~70℃
输入电压	DC 0-750V
输出电流	DC 0- 200A可调
散热方式	水冷

应用：

主要应用项目：拉林双源动力机车项目。

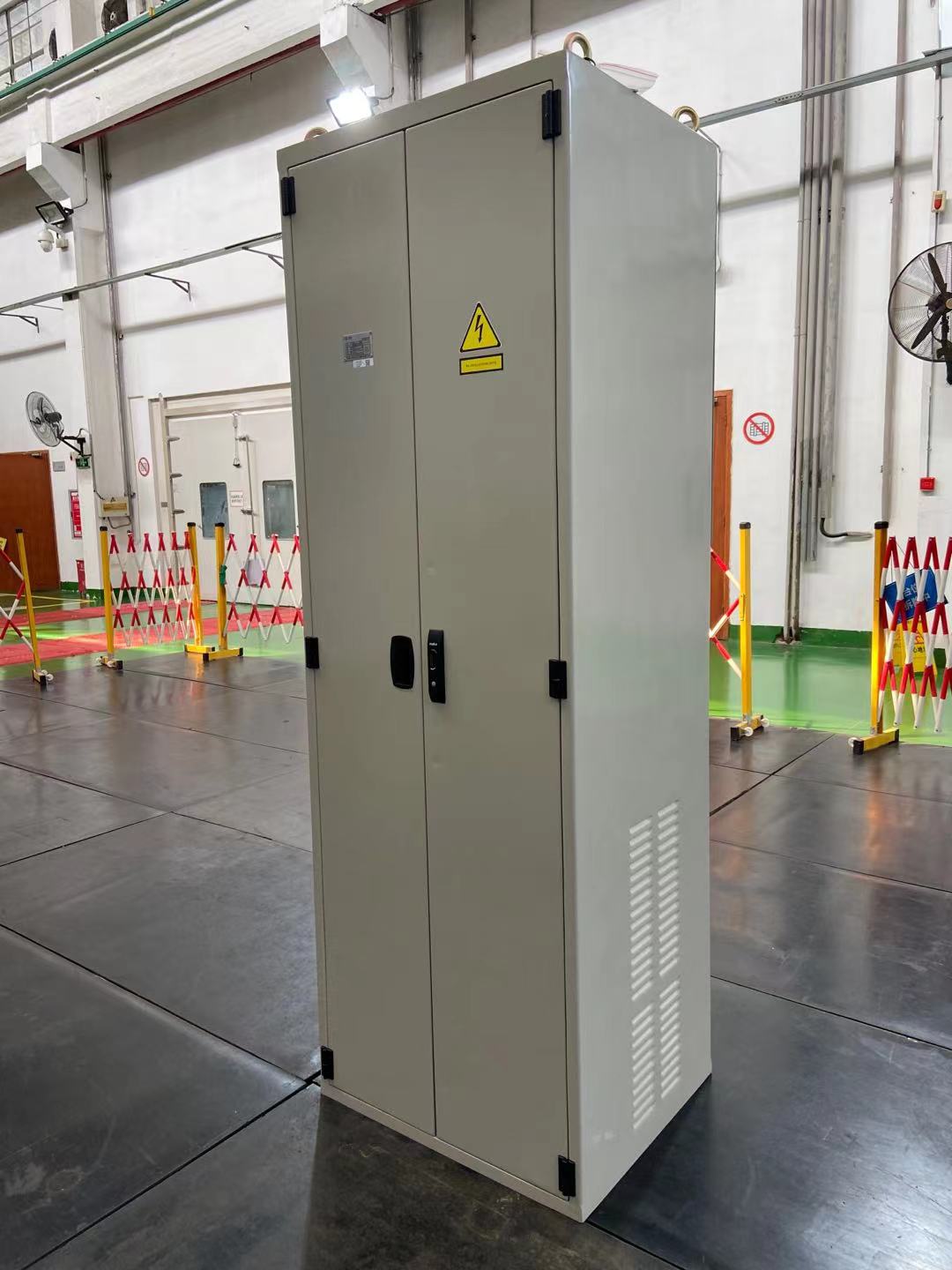

微机控制柜

简介：

• 内燃机车微机控制柜，其功能是实现机车信号采集，进行机车牵引/制动控制，同时收集内燃机车柴油机、主辅变流柜的各种信息，给出保护动作，并将信息反馈给微机显示屏显示。

产品参数：

额定电压(V)	110V/24V
防护等级	IP42
海拔	5100米

应用：

主要应用于：拉林双源机车、北京双源机车。

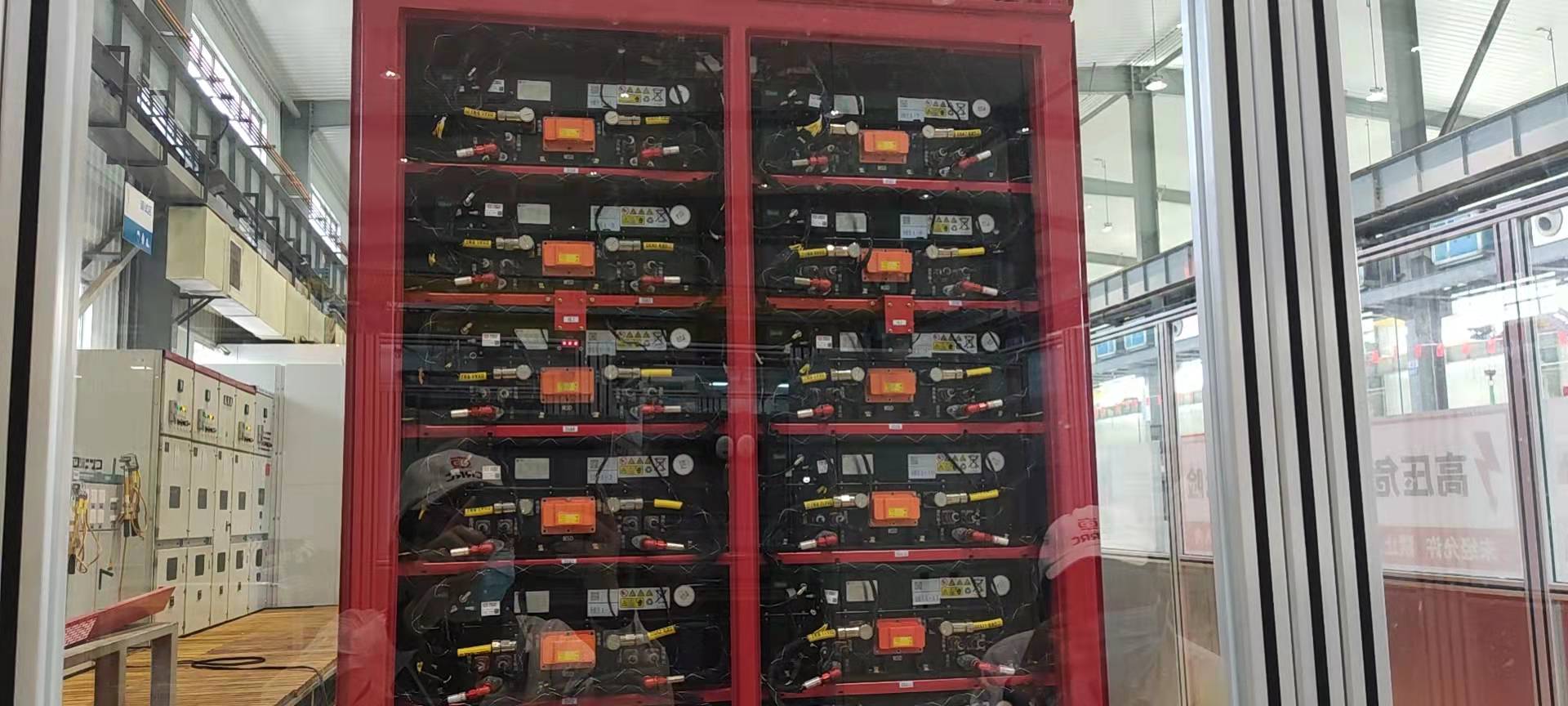

动力电池

简介：

• 公司是目前国铁市场磷酸铁锂动力电池系统供应商，基于磷酸铁锂电芯，打造1500V两套轨道交通动力电池平台，满足TJ/JW124~129全套铁标动力电池标准。

产品参数：

额定电压(V)	1391
电压范围(V)	1404-1443(SOC20%~90%)
单支路容量(Ah)	228
单支路电量(kWh)	317.15
输出功率(kW)	900（持续），1200（30分钟），1600(最大)

应用：

主要应用于：国铁3000HP重混、电电双源制机车、HXN6机车等多个国铁、地方铁路车型。

检修与维保服务

简介：

• 结合国铁集团检修修程及相关产品运用数据，对牵引变流器、辅助变流器、网络控制系统等关键部件开展C4、C5、C6修检修和维保工作，提高产品的可靠运用。

应用：

主要应用于：HXN5、HXN5B等机车等车型的检修维保市场。
