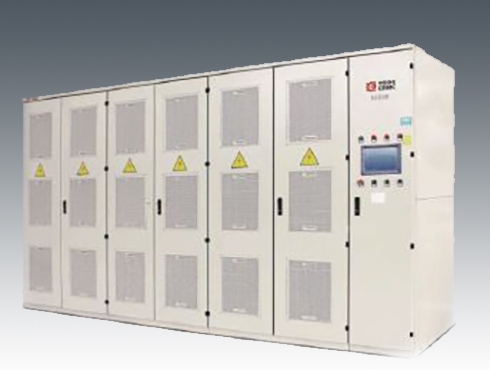

主要用于集中式供电方式下主变电所无功补偿，以提高输电效率及供电设备的利用率，改善供电质量，提高供电安全性。该装置并联于交流电网中，采用级联式IGBT H桥电路，经过电抗器与降压变压器相连，利用四象限变流器的原理适当地调节桥式电路交流侧输出电压的幅值和相位，迅速吸收或者发出所需的无功功率，实现快速动态调节无功的目的。

性能特点

1） 采用电力机车变流器模块设计技术、运行经验丰富、可靠性高。

2） 采用专有的低感BUSBAR（出口GE公司），优化电容与器件的连接，器件安全裕量高。

3） 采用拥有完全自主知识产权的双DSP+FPGA+CPLD全数字控制系统，实现复杂系统的实时控制，采样率快，控制精度高，系统响应时间小于5ms

4） 功率单元模块化设计，互换性强，维护方便；各功率单元自带过温、过流、直流过压保护功能，告诉光纤通信动作快速。

5） 无大容量电容器或电抗器作储能元件，占地面积为相同容量SVG的1/3-1/2。

6） 采用先进的去谐波PWM调制算法，外加多电平和多重化技术，输出电流谐波低。

主要业绩

昆明地铁6号线一期，昆明地铁首期（1号线、2号线），昆明地铁3号线，成都地铁2号线，长沙地铁1号线一期，武汉地铁6号线，昆明铁路局金马村变电所，神朔铁路贺职牵引变电所，广东南车轨道交通江门变电所等。
